SPECIFICATIONS
12

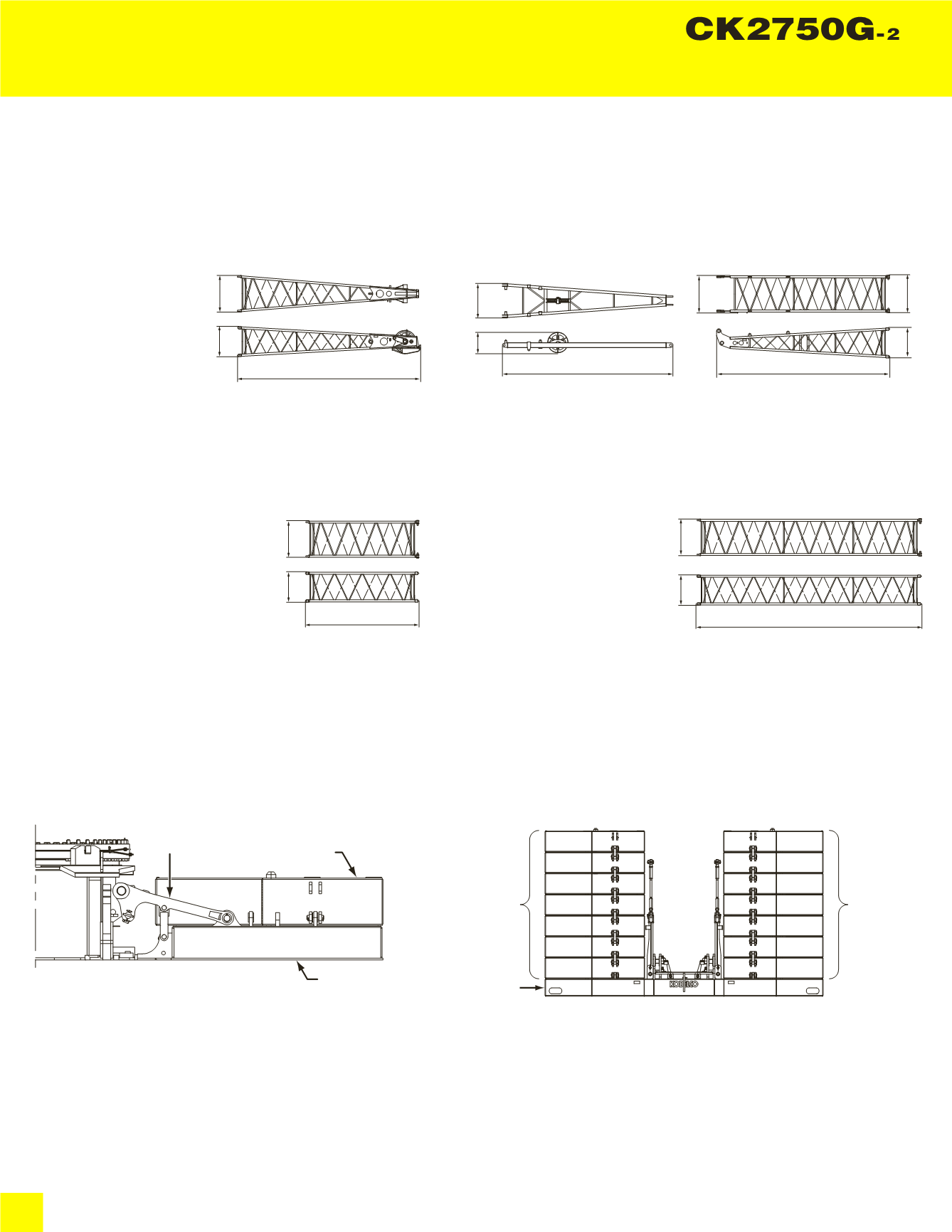

Dimensions and Weight
Dimensions: ft-in (mm) Weight: lbs (kg)
Jib Tip
Weight: 700 lbs (315 kg)
Jib Base and Strut
Weight: 1,125 lbs (510 kg)
10 ft (3.0 m) Jib Insert
Weight: 245 lbs (110 kg)
20 ft (6.1 m) Jib Insert
Weight: 420 lbs (190 kg)
2’ 9”
(840)
3’ 4”
(1,010)
16’ 7” (5,040)
3’ 5”
(1,030)
3’ 4”
(1,020)
2’ 9”
(865)
15’ 7” (4,755)
3’ 5”
(1,040)
1’ 10”
(560)
16’ 10” (5,130)
2’ 9”
(840)
3’ 4”
(1,010)
10’ 3” (3,130)
2’ 9”
(840)
3’ 4”
(1,010)
20’ 3” (6,175)
CarbodyWeight Assembly
Counterweight Assembly
Counterweight (C)
Counterweight (A)
Counterweight (B)
LINK
COUNTERWEIGHT (2) or
COUNTERWEIGHT (3)
CARBODY WEIGHT
(BASE)
